Metallicheskiye i plastikovie korobki otkritogo montaja: chem otlichayutsya i gde primenyayutsya

Zdravstvuyte dorogiye druzya. Menya zovut Igor, ya rabotayu v kompanii "Kabel Irkutsk RU" i zanimayus promishlennimi kabelyami, svetotexnikoy i elektrooborudovaniyem uje bolshe pyatnadsati let. Segodnya zatronem temu, kotoraya na perviy vzglyad kajetsya prostoy, no na praktike vizivayet nemalo putanisi daje u opitnix montajnikov — korobki otkritogo montaja, metallicheskiye i plastikovie, i prinsipialnaya raznisa mejdu nimi.

V etoy statye ya rasskaju ne prosto o tom, iz chego oni sdelani, a o tom, kak pravilno vibrat tip korpusa pod konkretnie usloviya ekspluatasii, kakiye oshibki vstrechayutsya chashe vsego i pochemu material korpusa — eto ne vopros estetiki, a vopros bezopasnosti i resursa vsey provodki.

Chto takoye korobka otkritogo montaja i zachem ona voobshe nujna

Na pervom etape nujno razobratsya s samim ponyatiyem. Korobka otkritogo montaja — eto raspredelitelniy ili soyedinitelniy korpus, kotoriy ustanavlivayetsya poverx steni, peregorodki, konstruksii, a ne utaplivayetsya v shtrobu. Sootvetstvenno, ona vidna snaruji i podvergayetsya pryamomu vozdeystviyu okrujayushey sredi — mexanicheskomu, ximicheskomu, temperaturnomu.

Delo v tom, chto pri skritoy provodke korobka zashishena samoy stenoy. Zdes je korpus prinimayet udar na sebya. Vot potomu chto usloviya ekspluatasii kardinalno otlichayutsya, i vibor materiala priobretayet prinsipialnoye znacheniye.

Po suti, korobka otkritogo montaja vipolnyayet tri funksii: zashishayet soyedineniya ot vneshney sredi, obespechivayet bezopasniy dostup pri obslujivanii i sootvetstvuyet trebovaniyam pojarnoy bezopasnosti konkretnogo ob’ekta. I vot imenno tretiy punkt — tot, pro kotoriy mnogiye zabivayut.

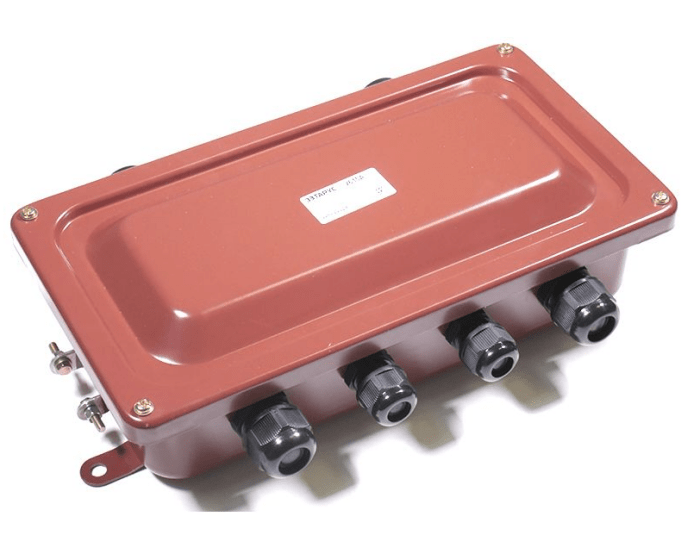

Metallicheskiye korobki: gde oni nezamenimi

Metallicheskiye korpusa otkritogo montaja izgotavlivayutsya iz xolodnokatanoy listovoy stali, reje iz alyuminiyevix splavov. Kak pravilo, poverxnost obrabativayetsya poroshkovoy kraskoy ili osinkovkoy — eto zashita ot korrozii, bez kotoroy metall v promishlennoy srede jivyot ochen nedolgo.

Sut zdes v chyom: metallicheskiy korpus obyazatelen tam, gde trebovaniya pojarnoy bezopasnosti predpisivayut negoryuchiy material. Eto proizvodstvennie sexa, skladi s goryuchimi materialami, kotelnie, elektroshitovie, kabelnie kanali v zdaniyax povishennoy pojarnoy opasnosti. V bolshinstve sluchayev imenno normativnie trebovaniya, a ne lichnie predpochteniya montajnika, diktuyut primeneniye metalla.

Opyat je, metall obespechivayet ekranirovaniye ot elektromagnitnix pomex — eto aktualno ryadom s silovim oborudovaniyem, chastotnimi preobrazovatelyami, transformatorami. Kogda v korobke proxodyat slabotochnie sepi — kontrolnie provoda, signalnie linii — metallicheskiy korpus s zazemleniyem fakticheski yavlyayetsya elementom sistemi zashiti ot EMI. Eto otlichnie parametri dlya promishlennix ob’ektov.

Eshyo odin moment, pro kotoriy chasto ne dumayut: mexanicheskaya stoykost. Dopustim, korobka ustanovlena v proxode, gde yest dvijeniye texniki ili personala s instrumentom. Plastik v takoy situasii dast treshinu ili deformiruyetsya ot sluchaynogo udara, metall — viderjit. Lichno ya v takix zonax vsegda stavlyu metall, daje yesli formalno po normam dopuskayetsya plastik.

Plastikovie korobki: logika primeneniya

Plastikovie korpusa otkritogo montaja izgotavlivayutsya iz ABS-plastika, polipropilena ili polikarbonata — v zavisimosti ot trebovaniy k temperaturnoy stoykosti i udaroprochnosti. Vot, to yest rech idyot ne ob odnom materiale, a o selom semeystve polimerov s raznimi xarakteristikami.

Polikarbonatnie korobki — seychas eto samiy peredovoy variant sredi polimernix korpusov dlya promishlennogo primeneniya. Polikarbonat derjit udar luchshe ABS, ustoychiv k UF-izlucheniyu, viderjivayet temperaturi ot minus soroka do plyus sta dvadsati gradusov. Eto rabotayet v usloviyax, gde plastik tradisionno schitayetsya nepodxodyashim materialom.

Ladno, no gde plastik realno opravdan? Prejde vsego — v jilix i administrativnix zdaniyax, v pomesheniyax s povishennoy vlajnostyu bez agressivnoy ximii, v narujnix ustanovkax pri uslovii pravilno podobrannogo IP-klassa. Delo v tom, chto plastik ne korrodiruyet — eto prinsipialnoye preimushestvo vo vlajnoy srede. Metall bez doljnogo pokritiya nachnyot rjavet, i eto lish vopros vremeni.

Znachit, yeshyo odin vajniy plyus plastika — dielektricheskiye svoystva. V slabotochnix sistemax, gde ne nujno zazemleniye korpusa, plastikovaya korobka proshe v montaje: ne nujno tyanut PE-provodnik k korpusu, ne nujno dumat ob izolyasii vnutrennix elementov ot stenok.

IP-klass zashiti: razbirayemsya v detalyax

Stoit zaranee razobrat vopros stepeni zashiti, potomu chto imenno zdes voznikayet bolshinstvo oshibok pri vibore korobki. IP-klass — eto dva chisla: pervoye oboznachayet zashitu ot tvyordix chastis, vtoroye — ot vodi. Tak vot, material korpusa i yego IP-klass — eto raznie veshi. Metallicheskaya korobka mojet imet IP20, a plastikovaya — IP67. Vsyo zavisit ot konstruksii uplotneniy i kachestva krishki.

Naprimer, na otkritom vozduxe ili v nasosnoy stansii nujen minimum IP54 — zashita ot pili i brizg vodi s lyubogo napravleniya. V pogrujnix ili zatoplyayemix zonax — IP67 ili IP68. I zdes uje ne material korpusa vixodit na perviy plan, a konstruktivnie osobennosti: kachestvo rezinovix prokladok, tip kabelnix vvodov, ispolneniye zamkov krishki.

Na praktike mi ispolzuyem korobki s kabelnimi vvodami tipa PG ili M-rezbovimi salnikami — oni obespechivayut germetichnost v tochke vxoda kabelya. Bez etogo lyuboy IP-klass korpusa stanovitsya nominalnim.

Temperaturniy diapazon i ximicheskaya stoykost

Razberyom samie aktualnie ssenarii po temperature. V xolodnom klimate — a Irkutsk, yesli chto, eto minus sorok zimoy — plastik vedyot sebya po-raznomu. Standartniy ABS pri nizkix temperaturax teryayet udaroprochnost i stanovitsya xrupkim. Polikarbonat i morozostoykiy polipropilen derjatsya znachitelno luchshe.

Metall na moroze ne treskayetsya, no poyavlyayetsya drugaya problema — kondensat. Pri perepadax temperaturi vnutri metallicheskoy korobki obrazuyetsya vlaga, chto kritichno dlya elektricheskix soyedineniy. Zdes takoy moment: v takix usloviyax libo nujna dopolnitelnaya ventilyasiya korpusa, libo osushiteli, libo spesialnie germetichnie ispolneniya s nagrevatelnimi elementami.

Po ximicheskoy stoykosti kartina takaya: metall s poroshkovim pokritiyem neploxo derjitsya v slaboagressivnix sredax, no kisloti, shyolochi i rastvoriteli yego razrushayut. Spesializirovannie plastiki — polipropilen, PVDF — ximicheski inertni k bolshinstvu agressivnix sred. V smisle, dlya ximicheskix proizvodstv, galvaniki, pishevoy promishlennosti plastik zachastuyu predpochtitelnee metalla imenno po etoy prichine.

Zazemleniye i elektrobezopasnost

Po moyemu mneniyu, eto odin iz naibolee nedoosenyonnix aspektov. Metallicheskiy korpus korobki, yesli v ney proxodyat silovie sepi, obyazan bit zazemlyon. Eto ne rekomendasiya — eto trebovaniye PUE. Sootvetstvenno, pri montaje metallicheskix korobok nujno predusmotret podklyucheniye PE-provodnika k korpusu cherez boltovoye zazemlyayushee soyedineniye.

Plastikovie korobki v etom otnoshenii proshe — korpus ne provodit tok, poetomu riska sluchaynogo prikosnoveniya k okazavshemusya pod napryajeniyem korpusu net. No eto je svoystvo oznachayet, chto plastikovaya korobka ne obespechivayet ekranirovaniya — tam, gde eto nujno, metall nezamenim.

Vot i sootvetstvenno, pri proyektirovanii nado zaranee opredelit, nujna li elektromagnitnaya sovmestimost i yest li v proyekte trebovaniya po zazemleniyu korpusov. Eto vliyayet na vibor materiala yeshyo do nachala montaja.

Rezyumiruyem: kak vibirat

Chto v itoge? Vibor mejdu metallom i plastikom — eto ne vkusovshina i ne ekonomiya, a texnicheskoye resheniye, kotoroye opredelyayetsya neskolkimi parametrami. Pojarnaya bezopasnost ob’ekta — yesli trebuyetsya negoryuchiy material, tolko metall. Nalichiye agressivnoy ximicheskoy sredi — yesli yest kisloti, shyolochi, rastvoriteli, rassmatrivayte spesializirovanniy plastik. Temperaturniy rejim — na moroze proveryayte klass xladostoykosti plastika. Mexanicheskiye nagruzki — tam, gde vozmojni udari, metall nadyojnee. Trebovaniya k EMS — metallicheskiy zazemlyonniy korpus. Vlajnost bez ximii — plastik ne korrodiruyet, eto yego kozir.

Ne rekomenduyu prinimat resheniye tolko po sene: plastik deshevle, no postavlenniy ne tuda, on sozdayot riski. Metall doroje v montaje iz-za neobxodimosti zazemleniya, no v ryade ob’ektov yego primeneniye bezalternativno.

Chasto zadavayemie voprosi i otveti

Mojno li ustanavlivat plastikovuyu korobku v kotelnoy?

V bolshinstve sluchayev — net, yesli eto kotelnaya s otkritim plamenem ili visokoy temperaturoy. Standartniy plastik ne yavlyayetsya negoryuchim materialom. Daje samozatuxayushiy ABS ne otvechayet trebovaniyam pojarnoy bezopasnosti dlya takix pomesheniy. Nujen metall.

Kakoy IP-klass vibrat dlya narujnogo montaja?

Minimum IP54 — zashita ot pili i brizg vodi. Yesli korobka mojet popast pod pryamuyu struyu ili dojd snizu, nujen IP65. Dlya pogrujeniya — IP67 i vishe. Obyazatelno proveryayte, chto kabelnie vvodi sootvetstvuyut zayavlennomu IP-klassu korpusa.

Nujno li zazemlyat plastikovuyu korobku?

Korpus plastikovoy korobki ne zazemlyayetsya — on dielektrik. No yesli vnutri proxodyat silovie sepi s PE-provodnikom, etot provodnik doljen bit podklyuchyon k klemmniku vnutri i prodoljen dalshe po sepi. Korpus tut ni pri chyom — rech o selostnosti zashitnogo provodnika v sepi.

Metallicheskaya korobka rjaveet snaruji — chto delat?

Skoree vsego, ispolzovalos izdeliye bez doljnoy zashiti poverxnosti ili s povrejdyonnim pokritiyem. V narujnix ustanovkax nujni korpusa s goryachey osinkovkoy ili poroshkovim pokritiyem tolshinoy ne menee 60 mikron. Povrejdyonnie mesta obrabativayutsya sinkosoderjashim gruntom. V agressivnoy srede luchshe rassmotret nerjaveyushuyu stal ili pereyti na ximicheski stoykiy plastik.

Chem otlichayetsya ABS ot polikarbonata v korobkax otkritogo montaja?

ABS deshevle, proshe v obrabotke, no xuje perenosit UV-izlucheniye i nizkiye temperaturi. Polikarbonat udaroprochnee, termostoykiy diapazon shire, UV-stabilizirovannie versii ne jelteyut i ne treskayutsya na solnse. Dlya otvetstvennix narujnix ustanovok polikarbonat predpochtitelnee, daje nesmotrya na bolee visokuyu senu.
